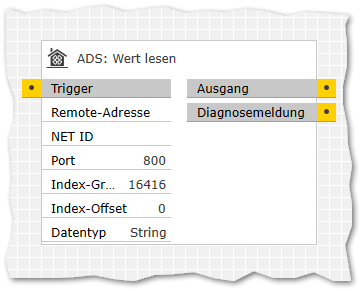

ADS: Wert lesen
Inhaltsverzeichnis
Beschreibung
Mit diesem Baustein kann man mithilfe des ADS-Protokolls (Automation Device Specification) der Firma Beckhoff Daten aus einem TwinCAT system daten lesen. Dieses System wird unter anderem in Wohnraumlüftungen der Firma Brötje verwendet.
Eingänge
Um Daten abzurufen, muss der
| Bezeichnung | Porttyp | Beschreibung |
|---|---|---|
|
Trigger |
Bool |
Triggert das abrufen der Daten |
|
Remote-Adresse |
Text |
Die Adresse des SOAP-API-Hosts. |
|
NET ID |
Text |
Hiermit ist die AMS NET ID, oder auch die TwinCAT system ID gemeint. Dies kann zum Beispiel wie folgt aufgebaut sein: `192.168.178.24.1.1` |
|
Port |
Integer |
Portnummer. Die TwinCAT Geräte-ID. |
|
Index-Gruppe |
16-Bit Integer |
Index Group der Daten, die gelesen werden sollen. |
|
Index-Offset |
16-Bit Integer |
Index Offset der Daten, die gelesen werden sollen. |
|
Datentyp |
Auswahl |
Der erwartete Datentyp. |
Ausgänge
| Bezeichnung | Porttyp | Beschreibung |
|---|---|---|
|
Data |
Any |
Gibt bei Erfolg den ausgelesenen Wert aus. |
|
Diagnostics |
Text |
Im Fehlerfall: Detailinformationen zur Diagnose. |
