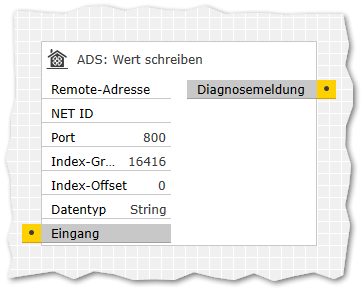

ADS: Wert schreiben
Inhaltsverzeichnis
Beschreibung
Mit diesem Baustein kann man mithilfe des ADS-Protokolls (Automation Device Specification) der Firma Beckhoff Daten in ein TwinCAT system schreiben. Dieses System wird unter anderem in Wohnraumlüftungen der Firma Brötje verwendet.
Eingänge
Um Daten zu schreiben, muss der
| Bezeichnung | Porttyp | Beschreibung |
|---|---|---|
|
Eingang |
Any |
Schreibt die angegebenen Daten entsprechend der Konfiguration
in das TwinCAT system. Der Typ des hier bereitgestellten Werts
muss mit dem |
|
Remote-Adresse |
Text |
Die Adresse des SOAP-API-Hosts. |
|
NET ID |
Text |
Hiermit ist die AMS NET ID, oder auch die TwinCAT system ID gemeint. Dies kann zum Beispiel wie folgt aufgebaut sein: `192.168.178.24.1.1` |
|
Port |
Integer |
Portnummer. Die TwinCAT Geräte-ID. |
|
Index-Gruppe |
16-Bit Integer |
Index Group der Daten, die geschrieben werden sollen. |
|
Index-Offset |
16-Bit Integer |
Index Offset der Daten, die geschrieben werden sollen. |
|
Datentyp |
Auswahl |
Der zu sendende Datentyp. |
Ausgänge
| Bezeichnung | Porttyp | Beschreibung |
|---|---|---|
|
Diagnostics |
Text |
Im Fehlerfall: Detailinformationen zur Diagnose. |
